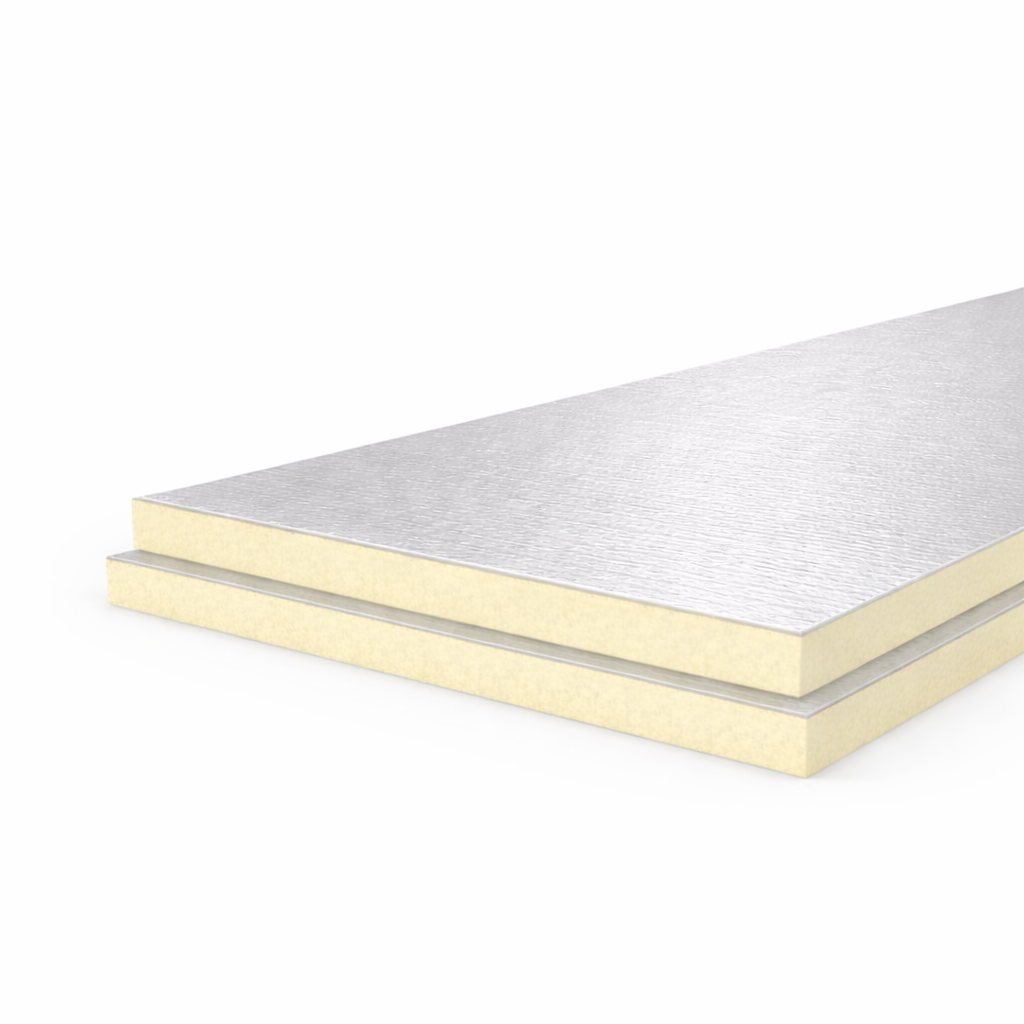

PIR hardschuim isolatieplaten

PIR platen zijn harde isolatieplaten voor het thermisch isoleren van daken, wanden, vloeren, plafonds en andere delen van een gebouw. Door de goede isolerende eigenschappen kan met een relatief beperkte plaatdikte een hoge warmteweerstand worden bereikt. PIR isolatieplaten zijn bovendien vormvast, licht van gewicht en eenvoudig op maat te zagen.

In deze collectie vind je PIR platen in verschillende afmetingen en diktes. Welke isolatieplaat het beste past, hangt af van de toepassing, de beschikbare ruimte en de gewenste isolatiewaarde. Let bij het vergelijken daarom niet alleen op het aantal millimeters, maar ook op de Rd-waarde, lambdawaarde, cachering, randafwerking en druksterkte van het product.

Wat is een PIR plaat?

PIR staat voor polyisocyanuraat. Dit is een hard kunststof isolatieschuim dat tijdens de productie tot stevige platen wordt gevormd. PIR behoort daarmee tot de hardschuim isolatieplaten en wordt veel gebruikt wanneer een goede thermische isolatie binnen een beperkte opbouwdikte nodig is.

De kern van een PIR isolatieplaat is meestal aan beide kanten voorzien van een cachering. Veel platen hebben een aluminium cachering, maar er bestaan ook uitvoeringen met glasvlies, mineraalvlies of een andere toplaag. De gekozen cachering kan invloed hebben op de vochtbestendigheid, verwerking en toepassingen waarvoor de plaat geschikt is.

PIR wordt soms verward met PUR. Beide materialen zijn harde kunststofschuimen, maar PIR en PUR hebben niet exact dezelfde samenstelling en eigenschappen. Ga daarom niet automatisch uit van dezelfde isolatiewaarde, brandclassificatie of toepassingsmogelijkheden. Controleer altijd de technische gegevens van de specifieke plaat.

Waar worden PIR isolatieplaten voor gebruikt?

PIR platen kunnen worden toegepast in verschillende constructies. De juiste plaatdikte en montagewijze zijn afhankelijk van het gebouwdeel dat je wilt isoleren en de eisen die aan de complete constructie worden gesteld.

Veelvoorkomende toepassingen zijn:

• isolatie van platte en hellende daken;
• isolatie aan de binnenzijde van buitenmuren;
• isolatie van voorzetwanden en scheidingswanden;
• isolatie van betonvloeren en houten vloeren;
• isolatie van plafonds en verdiepingsvloeren;
• isolatie van garages, schuren en werkplaatsen;
• isolatie van stallen en agrarische gebouwen;
• isolatie van technische ruimtes en installaties;
• het beperken van koudebruggen bij aansluitingen.

Niet iedere PIR plaat is automatisch geschikt voor iedere toepassing. Voor een vloer of plat dak kan bijvoorbeeld een bepaalde druksterkte nodig zijn, terwijl bij een binnenwand vooral de beschikbare ruimte, cachering en brandtechnische afwerking belangrijk zijn.

Welke dikte PIR plaat heb je nodig?

De benodigde dikte hangt af van de gewenste isolatiewaarde, de bestaande constructie en de beschikbare opbouwruimte. Een dikkere PIR plaat heeft binnen dezelfde productserie doorgaans een hogere warmteweerstand dan een dunne plaat.

Gebruik voor een nauwkeurige vergelijking altijd de gedeclareerde Rd-waarde en lambdawaarde van het product. Alleen de plaatdikte is niet voldoende om verschillende merken, uitvoeringen of isolatiematerialen met elkaar te vergelijken.

PIR plaat van 10 mm

Een PIR plaat van 10 mm is 1 cm dik. Dit is een relatief dunne isolatieplaat die kan worden gebruikt wanneer weinig ruimte beschikbaar is of wanneer een dunne aanvullende isolatielaag nodig is.

Een plaat van 10 mm levert aanzienlijk minder isolatiewaarde dan een plaat van 100 mm. Verwissel daarom een PIR plaat van 10 mm niet met PIR isolatie van 10 cm. Het verschil in dikte is een factor tien.

Dunne PIR platen kunnen afhankelijk van de uitvoering worden gebruikt bij renovatiewerk, technische toepassingen, aansluitingen of als aanvullende laag. Controleer vooraf of de isolatiewaarde voldoende is voor het doel waarvoor je de plaat wilt gebruiken.

PIR plaat van 10 cm

Een PIR plaat van 10 cm is gelijk aan 100 mm. Deze dikte wordt veel gebruikt wanneer een aanzienlijk hogere warmteweerstand nodig is, bijvoorbeeld bij dakisolatie, wandisolatie of vloerisolatie.

Zoektermen zoals PIR 10 cm, PIR plaat 10 cm, PIR isolatie 10 cm en PIR platen 100 mm verwijzen in principe naar dezelfde nominale dikte. Controleer bij het bestellen altijd of de maat in millimeters of centimeters wordt weergegeven.

Andere diktes PIR isolatie

PIR isolatieplaten zijn verkrijgbaar in veel verschillende diktes. Welke uitvoering geschikt is, wordt onder meer bepaald door:

• het onderdeel dat je wilt isoleren;
• de gewenste warmteweerstand;
• de lambdawaarde van de plaat;
• de beschikbare opbouwhoogte;
• de bestaande isolatielaag;
• eventuele bouwtechnische eisen;
• de manier waarop de constructie wordt afgewerkt.

PIR plaatdiktes en isolatiewaarden vergelijken

In de onderstaande tabel zie je hoe verschillende plaatdiktes zich ongeveer tot elkaar verhouden. Het gewicht is weergegeven per vierkante meter, omdat isolatieplaten op basis van oppervlak worden toegepast.

Dikte PIR plaat	Dikte in cm	Geschat kerngewicht per m²	Indicatieve Rd-waarde
10 mm	1 cm	circa 0,30 kg/m²	circa 0,45 m²K/W
20 mm	2 cm	circa 0,60 kg/m²	circa 0,90 m²K/W
30 mm	3 cm	circa 0,90 kg/m²	circa 1,35 m²K/W
40 mm	4 cm	circa 1,20 kg/m²	circa 1,80 m²K/W
50 mm	5 cm	circa 1,50 kg/m²	circa 2,25 m²K/W
60 mm	6 cm	circa 1,80 kg/m²	circa 2,70 m²K/W
70 mm	7 cm	circa 2,10 kg/m²	circa 3,15 m²K/W
80 mm	8 cm	circa 2,40 kg/m²	circa 3,60 m²K/W
90 mm	9 cm	circa 2,70 kg/m²	circa 4,05 m²K/W
100 mm	10 cm	circa 3,00 kg/m²	circa 4,50 m²K/W
120 mm	12 cm	circa 3,60 kg/m²	circa 5,45 m²K/W
140 mm	14 cm	circa 4,20 kg/m²	circa 6,35 m²K/W
160 mm	16 cm	circa 4,80 kg/m²	circa 7,25 m²K/W

De waarden in deze tabel zijn indicatief. Voor het geschatte kerngewicht is gerekend met een PIR-dichtheid van circa 30 kg/m³. Cachering, sponning, gipsplaat, OSB en andere afwerklagen zijn niet meegerekend. Voor de Rd-waarde is gerekend met een lambdawaarde van circa 0,022 W/mK. De werkelijke waarden kunnen per merk en uitvoering verschillen. Controleer daarom altijd de technische gegevens op de productpagina.

Hoe bereken je het gewicht van een PIR plaat?

Om het geschatte gewicht van een volledige plaat te berekenen, vermenigvuldig je het plaatoppervlak met het gewicht per vierkante meter. De exacte afmetingen verschillen per fabrikant, maar veelvoorkomende plaatmaten zijn bijvoorbeeld:

• 1200 × 600 mm: 0,72 m²;
• 1200 × 1200 mm: 1,44 m²;
• 2400 × 1200 mm: 2,88 m².

Een PIR plaat van 2400 × 1200 mm en 100 mm dik heeft volgens de indicatieve tabel een kerngewicht van ongeveer 2,88 × 3,00 kg. Dat komt neer op circa 8,64 kg, exclusief de cachering en eventuele aanvullende toplagen.

Het werkelijke productgewicht kan hoger zijn. Dit geldt vooral voor samengestelde isolatieplaten met bijvoorbeeld gips, OSB, multiplex of een zware minerale toplaag.

Wat betekenen lambdawaarde en Rd-waarde?

Lambdawaarde

De lambdawaarde geeft aan hoeveel warmte een isolatiemateriaal geleidt. Een lagere waarde betekent dat het materiaal bij dezelfde dikte minder warmte doorlaat en dus beter isoleert.

De lambdawaarde kan per PIR product verschillen. Gebruik daarom altijd de gedeclareerde waarde uit het technische informatieblad van de fabrikant.

Rd-waarde

De Rd-waarde geeft de warmteweerstand van de isolatieplaat aan. Deze waarde is afhankelijk van zowel de lambdawaarde als de dikte van het materiaal. Een dikkere plaat van hetzelfde type PIR heeft normaal gesproken een hogere Rd-waarde.

De Rd-waarde van alleen de isolatieplaat is niet hetzelfde als de Rc-waarde van de volledige dak-, vloer- of wandconstructie. De uiteindelijke constructiewaarde wordt mede bepaald door andere materiaallagen en aansluitingen.

Welke soorten PIR platen zijn er?

PIR platen met aluminium cachering

Veel PIR isolatieplaten zijn aan beide zijden voorzien van aluminium cachering. Deze laag beschermt de isolatiekern en kan onderdeel zijn van een lucht- en dampdichte opbouw wanneer ook de naden, bevestigingspunten en aansluitingen correct worden afgewerkt.

De aanwezigheid van aluminium cachering betekent niet automatisch dat de volledige constructie dampdicht is. Ook de voegen tussen de platen en de aansluitingen rond balken, wanden en leidingen moeten zorgvuldig worden afgesloten.

PIR platen met mineraalvlies of glasvlies

Voor bepaalde dak-, vloer- en wandtoepassingen worden PIR platen voorzien van mineraalvlies, glasvlies of een andere toplaag. Zo’n afwerking kan beter aansluiten op specifieke lijmen, dakbedekkingen of bouwsystemen.

Kies de cachering daarom op basis van de complete constructie en niet alleen op basis van de zichtbare afwerking van de plaat.

PIR platen met rechte kanten

PIR platen met rechte kanten worden strak tegen elkaar geplaatst. Een nauwkeurige maatvoering is belangrijk om brede naden en warmteverlies tussen de platen te voorkomen.

Rechte kanten zijn praktisch bij maatwerk en bij constructies waarin veel platen op locatie moeten worden aangepast.

PIR platen met sponning

Bij een PIR plaat met sponning vallen de plaatranden gedeeltelijk over elkaar. Hierdoor kunnen de platen gemakkelijker aansluitend worden geplaatst en wordt de kans op doorgaande open naden kleiner.

Ook bij sponningplaten blijft een zorgvuldige montage nodig. Een slecht aansluitende rand kan alsnog een luchtlek of koudebrug veroorzaken.

Waar moet je op letten bij het kopen van PIR platen?

Dikte en isolatiewaarde

Kies de dikte op basis van de gewenste warmteweerstand en niet alleen op basis van de beschikbare ruimte. Vergelijk daarbij de gedeclareerde Rd-waarde van de verschillende producten.

Let extra goed op het verschil tussen millimeters en centimeters. Een PIR plaat van 10 mm is 1 cm dik. Een PIR plaat van 10 cm is 100 mm dik.

Plaatafmetingen

Controleer de lengte en breedte van de platen en bereken hoeveel vierkante meter je nodig hebt. Houd rekening met snijverlies, uitsparingen en aansluitingen rond leidingen, kozijnen en balken.

Grote platen bedekken snel een groot oppervlak en zorgen voor minder voegen. Kleinere platen zijn gemakkelijker te vervoeren en te verwerken in beperkte ruimtes.

Cachering

Controleer welke cachering aanwezig is en of deze past bij de toepassing. De toplaag kan invloed hebben op de vochtbestendigheid, verlijming, bevestiging en combinatie met andere bouwmaterialen.

Druksterkte

Bij vloeren, platte daken en andere toepassingen waarop belasting komt te staan, is de druksterkte van belang. De plaat moet de verwachte belasting kunnen opnemen zonder te sterk te vervormen.

PIR isolatieplaten zijn geen zelfstandig dragend bouwmateriaal. Gebruik ze niet voor een dragende toepassing tenzij dit expliciet onderdeel is van een getest bouwsysteem.

Brandclassificatie

PIR isolatie is niet onbrandbaar. Controleer daarom de brandclassificatie van het product en de eisen die gelden voor de complete constructie.

De classificatie van een losse isolatieplaat hoeft niet gelijk te zijn aan die van een afgewerkt dak of een afgewerkte wand. Een geschikte afwerking met bijvoorbeeld plaatmateriaal kan onderdeel zijn van de vereiste brandtechnische opbouw.

Vocht en ventilatie

Hoewel PIR een gesloten isolatiestructuur heeft, is een isolatieconstructie niet automatisch vochtvrij of waterdicht. Condensatie kan ontstaan wanneer isolatie, dampremming en ventilatie niet goed op elkaar zijn afgestemd.

Beoordeel daarom altijd de volledige opbouw van de constructie. Bij twijfel is bouwkundig advies verstandig.

Hoe verwerk je PIR isolatieplaten?

Meet het te isoleren oppervlak nauwkeurig op en teken de gewenste maat op de plaat af. Afhankelijk van de dikte kun je PIR snijden of zagen. Gebruik scherp gereedschap om rechte en nauw aansluitende randen te maken.

Plaats de isolatieplaten strak tegen elkaar. Brede kieren verminderen de isolerende werking en kunnen luchtlekken of koudebruggen veroorzaken. Bij meerdere isolatielagen kunnen de naden verspringend worden geplaatst, zodat er geen doorlopende voegen ontstaan.

Aluminium gecacheerde platen worden vaak afgewerkt met een passende aluminiumtape. Plak de naden schoon, droog en volgens de voorschriften van de fabrikant af.

Gebruik alleen lijm, kit, tape en bevestigingsmiddelen die geschikt zijn voor PIR en de aanwezige cachering. Producten met ongeschikte oplosmiddelen kunnen de isolatiekern of toplaag aantasten.

PIR platen snijden of zagen

Dunne PIR platen kunnen vaak met een scherp isolatiemes of stanleymes worden gesneden. Bij dikkere platen geeft een fijngetande handzaag meestal een nauwkeuriger resultaat. Voor grotere hoeveelheden kan geschikt elektrisch gereedschap worden gebruikt.

Zaag de plaat op een stabiele en vlakke ondergrond. Houd rekening met stofvorming en gebruik waar nodig geschikte oog-, ademhalings- en gehoorbescherming.

Meet iedere opening afzonderlijk. Bestaande muren, vloeren en balklagen zijn niet altijd volledig recht of haaks. Controleer de passing voordat je de plaat definitief bevestigt en forceer een te grote plaat niet in de constructie.

Hoeveel PIR platen heb je nodig?

Bereken eerst het totale oppervlak dat je wilt isoleren door de lengte met de breedte te vermenigvuldigen. Deel dit oppervlak vervolgens door het oppervlak van één plaat.

Voor een wand van 6 meter breed en 2,5 meter hoog heb je bijvoorbeeld 15 m² isolatie nodig. Bij platen van 1200 × 600 mm bedekt iedere plaat 0,72 m². Zonder snijverlies heb je dan ongeveer 21 platen nodig.

Bestel meestal iets meer dan het exact berekende aantal. Hoeveel extra materiaal nodig is, hangt af van de vorm van het oppervlak, het aantal uitsparingen en de manier waarop de platen worden gelegd.

PIR en andere hardschuim isolatieplaten

PIR is één van de beschikbare harde isolatiematerialen. Andere hardschuim isolatieplaten zijn onder meer PUR, EPS en XPS. Deze materialen verschillen in isolatiewaarde, druksterkte, vochtbestendigheid en prijs.

Isolatiemateriaal	Algemene eigenschap	Veelgebruikte toepassingen
PIR	Hoge isolatiewaarde bij beperkte dikte	Daken, wanden, vloeren en plafonds
PUR	Hard kunststof isolatieschuim	Platen en gespoten isolatietoepassingen
EPS	Licht en breed toepasbaar	Vloeren, gevels, daken en funderingen
XPS	Drukvast en relatief vochtbestendig	Vloeren, funderingen en vochtbelaste constructies

De beste isolatieplaat hangt af van de toepassing. Voor een constructie met weinig beschikbare ruimte kan PIR een geschikte keuze zijn. In een vochtige of zwaar belaste situatie kan een ander hardschuim isolatiemateriaal beter aansluiten.
